УГЗ-3
Устройство защиты телекоммуникационного оборудования
с трансформаторной гальванической развязкой

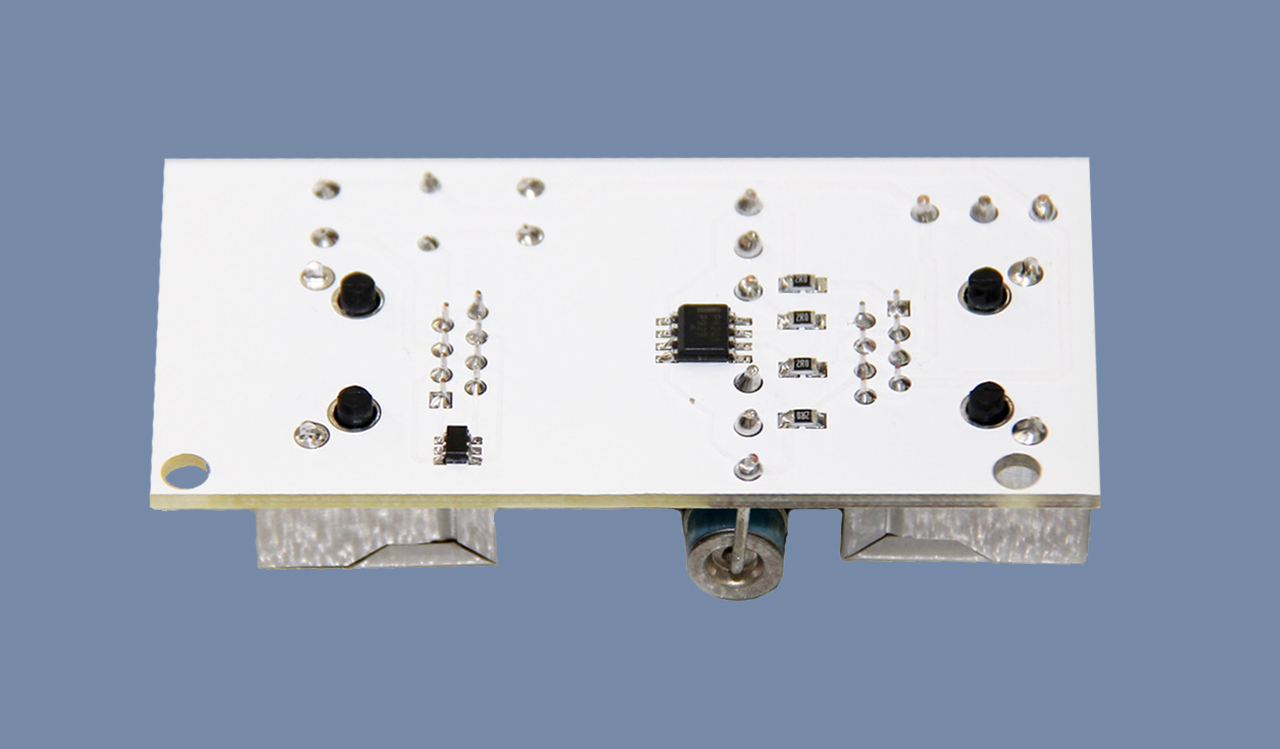

Устройства защиты “УГЗ-3” имеет гальваническую развязку, несколько степеней защиты и предназначено для защиты дорогостоящего телекоммуникационного и абонентского оборудования. В данном устройстве применены современные компоненты мировых производителей (SEMTECH, ON Semiconductor, EPCOS, Bourns), производящих электронные компоненты для защиты телекоммуникационного оборудования от повреждения высоковольтными импульсами напряжения. Импульсы могут возникать в физических линиях связи как под воздействием грозовых разрядов, так и от протекания больших токов при возникновении электрического контакта проводов линий связи с проводами силовых линий электропередач. Данная грозозащита поддерживает технологию PoE (passive Power Over Ethernet). Печатная плата соответствует требованиям ГОСТ Р ИСО 9001, ГОСТ РВ.15.002.
Данное устройство может поставляться в металлическом корпусе для использования в тяжелых климатических условиях. Все изделия покрыты защитным слоем лака.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Защита от электростатического разряда (ESD) |
|
|
По воздуху, В |
15000 |
|
При контакте, В |
до 8000 |
|
Пиковая мощность, Вт |
до 500 8 x 20 µS |
|
Уровень ограничения выбросов по питанию (EFT), А |
до 40 (5/50 ns) |
|
Защищаемые проводники (ESD) |
1,2,3,6 |
|
|
|
|
Защита от электростатического разряда и импульсных напряжений после трансформатора |
|
|
По воздуху, В |
до 15000 |
|
При контакте, В |
до 8000 |
|
Уровень ограничения выбросов по питанию (EFT), А |
до 40 (5/50 ns) |
|
Максимально отводимый импульсный ток при длительности импульса 8 x 20 µS, А |
до 12 |
|
|
|
|
Защита от высоковольтных импульсных напряжений (грозовых разрядов) |
|
|
Максимально отводимый импульсный ток при длительности импульса 8 x 20 µS, А |
4000 |
|
Пиковая рассеиваемая мощность достигает при длительности импульса 8 x 20 µS, кВт |
2,8 |
|
Емкостная нагрузка, пФ |
5 |
|
Время реакции на перенапряжение, нс |
< 5 |
|
Уровень ограничения выбросов напряжения, В |
6 |
|
Защищаемые проводники |
1,2,3,4,5,6,7,8 |
|
Прочие характеристики |
|
|
Гальваническая развязка кабеля с оборудованием |
есть |
|
Максимальное напряжение питания (PoE+), В |
48 |
|
Максимально разрешенная мощность потребления на порт (PoE+) не более, Вт |
48 |
|
Скорость передачи данных, Мб/с |
100 |
|
Температурный режим, °С |
-45 °С +80 |
|
Габариты без корпуса, мм. |
73× 50×18 |
