Расчет энергетического бюджета

Данный калькулятор позволяет вычислить энергетический бюджет беспроводной трассы и получить ответы на следующие вопросы:
  • возможна ли связь на заданном расстоянии?
  • какие антенны для этого потребуются?
  • какая скорость в канале может быть достигнута?

Результат расчета - запас по энергетике, который должен составлять не менее 20dB для сохранения устойчивой связи при резких ухудшениях условий прохождения радиоволн.



Рабочая частота

Расстояние между точками
(MHz)
 		 (км)


Мощность передатчика

Усиление антенны передатчика

Потери в кабеле и разъемах 1
(dBm) (dBi) (dB)


Чувствительность приемника

Усиление антенны приемника

Потери в кабеле и разъемах 2
(dBm) (dBi) (dB)

Результаты рассчета:

Потери в свободном пространстве

Уровень сигнала на входе приемника

Запас по энергетике канала
(dB) (dBm) (dB)

Справочная информация, необходимая для расчета:

Скорость в канале, Мбит/с
Чувствит. приемника порог, dBm
Мощность передатчика PA63, dBm
Мощность передатчика
PA400, dBm
Мощность передатчика
PA600, dBm
Нормальный режим, ofdm




54
–70
14 +/-2 dBm
21 +/-2 dBm
23 +/-1.5 dBm
48
–73
15 +/-2 dBm
22 +/-2 dBm
24 +/-1.5 dBm
36
–78
16 +/-2 dBm
24 +/-2 dBm
26 +/-1.5 dBm
24
–82
17 +/-2 dBm
26 +/-2 dBm
28 +/-1.5 dBm
18
–85
17 +/-2 dBm
26 +/-2 dBm
28 +/-1.5 dBm
12
–87
17 +/-2 dBm
26 +/-2 dBm
28 +/-1.5 dBm
9
–88
17 +/-2 dBm
26 +/-2 dBm
28 +/-1.5 dBm
6
–90
18  +/-2 dBm
26 +/-2 dBm
28 +/-1.5 dBm
Режим ССК:




11
–88
19 +/-2 dBm


5.5
–90
19 +/-2 dBm


2
–92
19 +/-2 dBm


1
-93
19 +/-2 dBm



Усиление антенны для моделей  с интегрированной антенной:

Диапазон
Усиление антенны
4.9 - 6.075 Ггц
16 dBi
2.4 - 2.5 ГГц
10 dBi

Примечания:

  • Предполагается, что антенны приемника и передатчика находятся в зоне прямой видимости.

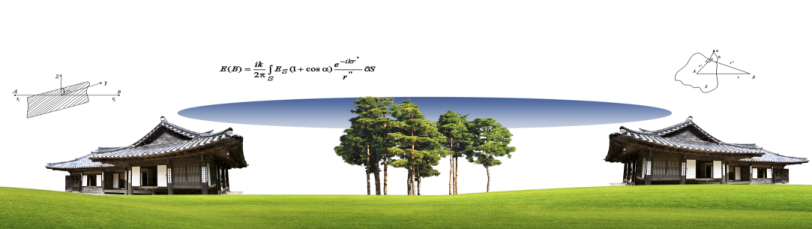

  • Энергетический расчет не учитывает дифракцию Френеля на препятствиях, находящихся поблизости от пути распространения сигнала. Определить, какое пространство должно быть свободным вокруг воображаемой оси между антеннами можно при помощи калькулятора, расчитывающего радиус зоны Френеля.
  • Чувствительность приемника и мощность передатчика в зависимости от желаемой скорости в канале вы найдете в таблице.
  • Потери в ВЧ кабеле зависят от его длины и частоты передаваемого сигнала.
  • Потери в ВЧ разъемах обычно составляют не более 0.5 - 1dB
  • Наличие помех резко ухудшает качество связи даже при достаточном уровне сигнала
